Uso vertical y horizontal de polipasto de cadena, se puede? Un polipasto de cadena está diseñado para izar cargas en vertical, no para desplazarlas en horizontal por sí solo. Puede combinarse con un trole manual o eléctrico sobre una viga o riel para lograr movimiento horizontal, pero jalar o arrastrar la carga en ángulo sin ese accesorio daña la cadena y el mecanismo de frenado. La norma NOM-006-STPS exige que el equipo se use dentro del ángulo de tiro que indica el fabricante, generalmente sin superar los 15° respecto a la vertical.
- El polipasto de cadena está diseñado para izaje vertical; el uso vertical y horizontal de polipasto de cadena solo es seguro con un trole complementario.
- Superar 15° de ángulo de tiro fuera de la vertical desgasta la cadena Grado 80 y puede sacarla de la rueda motriz.
- NOM-006-STPS 2026 exige respetar el ángulo de tiro y la capacidad nominal indicada por el fabricante.
- Un trole manual o eléctrico es el complemento correcto para mover cargas en horizontal, no el polipasto solo.
- Polipastos y Malacates Industriales recomienda revisar el manual del equipo antes de cualquier maniobra horizontal.
Por qué importa esto
Confundir izaje vertical con arrastre horizontal es una de las causas más comunes de fallas prematuras en polipastos de cadena en plantas industriales de CDMX y Estado de México. El fabricante calibra el sistema de frenado, el gancho y la cadena para trabajar en línea recta hacia abajo, no en diagonal.
Cuando un operador jala la carga hacia un lado para acomodarla, el polipasto sigue funcionando pero fuera de su diseño. Eso genera desgaste asimétrico en la cadena, sobrecarga puntual en el gancho y riesgo de que la cadena salte de la rueda motriz. En auditorías de mantenimiento realizadas en 2026, este tipo de mal uso aparece de forma recurrente como origen de fallas en polipastos con menos de dos años de operación.

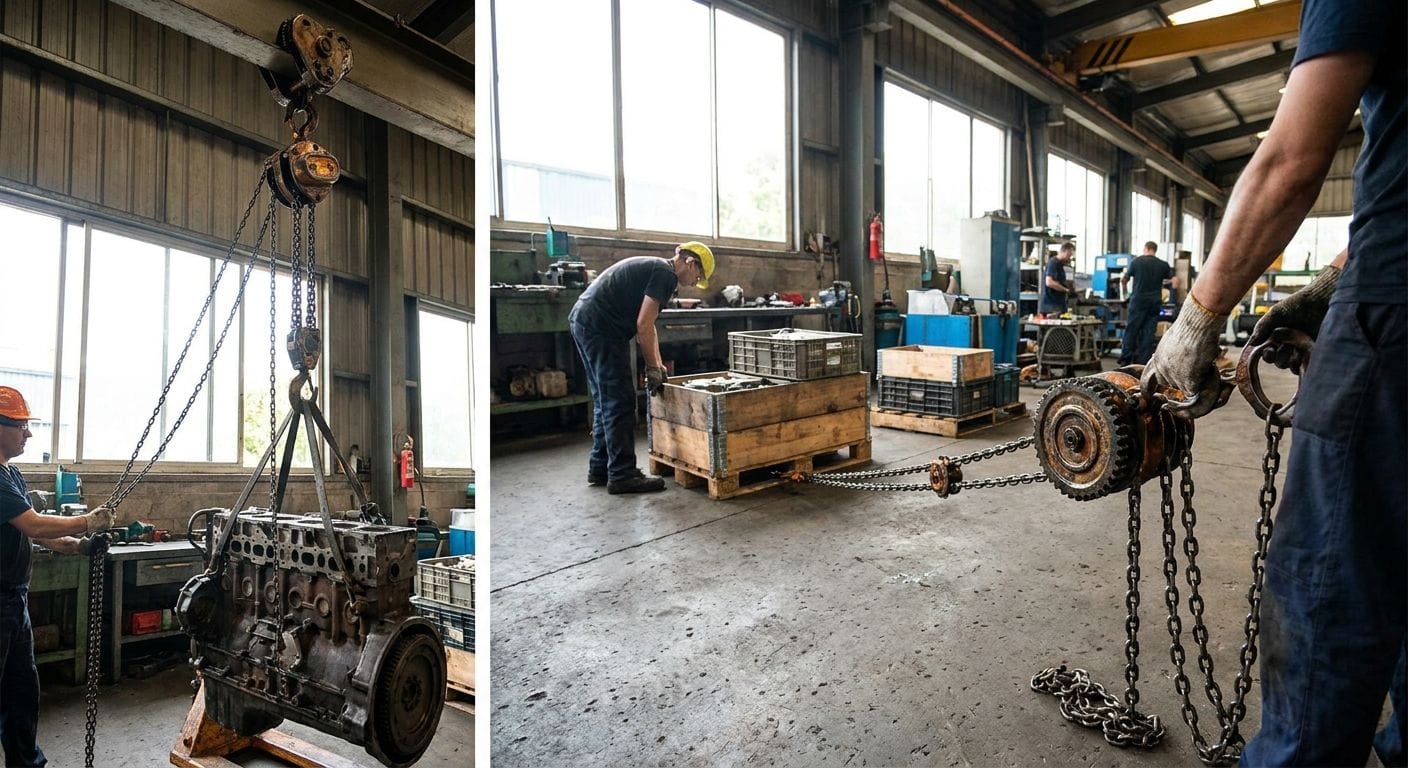

¿Se puede usar un polipasto de cadena en vertical y horizontal?
Sí, pero con matices que definen si la operación es segura o no. La siguiente tabla resume la diferencia entre el uso correcto en cada eje:
| Modo de uso | ¿Es función del polipasto? | Qué se necesita | Riesgo si se ignora |
|---|---|---|---|
| Vertical (izaje) | Sí, es su función principal | Punto de anclaje fijo, cadena en línea recta | Sobrecarga, desgaste normal si se respeta el ángulo |
| Horizontal (traslado) | No por sí solo | Trole manual o eléctrico sobre viga/riel | Cadena descarrilada, daño al gancho, caída de carga |
| Horizontal (arrastre diagonal) | Nunca | Prohibido sin trole | Falla del sistema de frenado, incumplimiento NOM-006-STPS |
Verdicto claro: el polipasto de cadena está construido para izar en vertical; el desplazamiento horizontal solo es seguro cuando se instala un trole, no cuando se jala la cadena en ángulo para acomodar la carga.
Uso vertical: la función principal del polipasto de cadena
El izaje vertical es para lo que se calibra cada componente del equipo: el motor o el mecanismo manual, la cadena Grado 80 y el freno de carga. En esta posición, el peso se transmite en línea recta hacia el punto de anclaje y el sistema de frenado responde como el fabricante lo diseñó.
Mantener la cadena perfectamente vertical durante todo el ciclo de izaje evita:
- Desgaste desigual en los eslabones de la cadena.
- Sobrecarga localizada en el gancho de carga.
- Salto de la cadena fuera de la rueda motriz (rueda de cadena).
- Activación irregular del freno de carga por tensión asimétrica.
Uso horizontal: qué necesitas además del polipasto
Para mover una carga en horizontal, el polipasto de cadena necesita un trole que se desplace sobre una viga I, un riel o un puente grúa. El trole sostiene el peso mientras el polipasto solo controla la altura; ninguno de los dos componentes hace el trabajo del otro.
Pasos para una maniobra horizontal correcta:
- Izar la carga en vertical hasta la altura de traslado segura.
- Verificar que el trole esté correctamente montado y nivelado sobre la viga o riel.
- Trasladar la carga empujando o accionando el trole, nunca jalando la cadena en ángulo.
- Detener el trole en el punto de destino antes de bajar la carga.
- Bajar en vertical hasta liberar el peso sobre la superficie de destino.
Si tu operación combina izaje y traslado con frecuencia, revisar la línea de equipos de izaje ayuda a identificar si necesitas un polipasto con trole eléctrico integrado en lugar de forzar el equipo actual.
Por qué varía el uso vertical y horizontal de polipasto de cadena
- Capacidad nominal del equipo: cada polipasto tiene un límite de carga calculado para tiro vertical, no para tiro angular.
- Presencia o ausencia de trole: sin trole, cualquier intento de movimiento horizontal se convierte en arrastre no autorizado.
- Ángulo de tiro permitido: el fabricante suele limitar el ángulo de tiro a un máximo de 15° respecto a la vertical antes de considerar la maniobra insegura.
- Tipo de viga o riel disponible: sin una estructura horizontal (viga I, riel, puente grúa), no hay forma segura de trasladar la carga.
- Desgaste acumulado de la cadena: una cadena ya desgastada por uso vertical incorrecto reduce el margen de seguridad para cualquier movimiento adicional.
- Cumplimiento de NOM-006-STPS: la norma exige documentar y respetar las condiciones de uso indicadas por el fabricante, incluyendo el eje de operación.
“Si el polipasto se arrastra en horizontal sin trole, la cadena y el gancho se desgastan antes de tiempo, aunque la carga esté dentro del límite de peso.”
¿Un polipasto de cadena sirve para jalar en horizontal sin trole?
No, un polipasto de cadena no está diseñado para jalar cargas en horizontal sin trole. El fabricante calibra el freno y la cadena para tiro vertical; forzar un ángulo mayor a 15° acelera el desgaste y puede sacar la cadena de la rueda motriz.
¿Qué diferencia hay entre polipasto y malacate para movimiento horizontal?
El polipasto de cadena está pensado para izar en vertical y depender de un trole para el eje horizontal, mientras que un malacate (de cable) sí se diseña específicamente para tiro horizontal en operaciones de arrastre. Elegir entre ambos depende de si la maniobra principal es levantar peso o desplazarlo por el piso.
¿El NOM-006-STPS regula el uso horizontal de polipastos?
Sí, NOM-006-STPS regula el uso horizontal y vertical de polipastos al exigir que la operación respete las condiciones de carga y ángulo especificadas por el fabricante. En 2026, las inspecciones en plantas de CDMX y Estado de México siguen citando el ángulo de tiro como uno de los puntos más revisados en auditorías de seguridad.
Resuelve dudas técnicas con un especialista
Revisa qué polipasto y trole necesitas para tu operación vertical y horizontal.
FAQ
¿Cuál es el mejor uso de un polipasto de cadena, vertical u horizontal?
El mejor uso de un polipasto de cadena es vertical, ya que es su función de diseño; el desplazamiento horizontal solo debe hacerse con un trole complementario, nunca jalando la cadena en ángulo.
¿Es mejor un polipasto o un malacate para mover cargas en horizontal?
Un malacate es mejor para mover cargas en horizontal porque se diseña para tiro por arrastre; el polipasto de cadena requiere un trole adicional para lograr el mismo resultado sin dañar la cadena.
¿Cuánto ángulo de tiro soporta un polipasto de cadena en horizontal?
Un polipasto de cadena generalmente soporta hasta 15° de ángulo de tiro respecto a la vertical según el fabricante; superar ese límite reduce la vida útil de la cadena y del freno de carga.
¿Qué pasa si uso un polipasto de cadena solo en horizontal sin trole?
Usar un polipasto de cadena solo en horizontal sin trole desgasta la cadena de forma asimétrica y puede sacarla de la rueda motriz, además de incumplir las condiciones de operación exigidas por NOM-006-STPS.
¿El trole va incluido con el polipasto de cadena?
No siempre; el trole manual o eléctrico suele ser un componente adicional que se monta sobre la viga o riel, separado del cuerpo del polipasto de cadena.
¿Qué tipo de cadena usa un polipasto para uso vertical y horizontal?
La mayoría de los polipastos de cadena usan cadena calibrada Grado 80, diseñada para trabajar en tiro vertical dentro de la capacidad nominal indicada por el fabricante.
¿NOM-006-STPS aplica a operaciones horizontales con polipasto?
Sí, NOM-006-STPS aplica a operaciones horizontales con polipasto al exigir que se respete el ángulo de tiro y la configuración de trole indicada por el fabricante durante 2026.
Una cosa más
Revisa la rueda motriz (la rueda de cadena dentro del cuerpo del polipasto) cada vez que sospeches uso horizontal indebido: una cadena que ha sido forzada en ángulo deja marcas de desgaste irregular en los dientes de la rueda mucho antes de que se note en la cadena misma. Ese desgaste interno es la señal más temprana de que el equipo se ha usado fuera de su eje de diseño durante 2026, antes de que ocurra una falla visible.
